ZSY-44型 防水材料恒温恒湿箱
所属分类：防水材料系列仪器说明书 点击次数：487 发布日期：2022-05-22
一．主要技术指标及要求
1．温度指标：
1）温度传感器：PT100； 测量范围：-25.0～105℃
2）控制范围：5～60℃； 控制精度：平衡式±0.5℃
3）加热控制方式：智能模糊PID控制（超温有继电器保护）
制冷控制方式：压缩机不开式、常开式、断开式（根据环境温度或手动设置可选择）
2．湿度指标：
1）传感器为湿度变送器； 测量范围：2～99%RH
2）控制范围：40～90%RH； 控制精度：平衡式±3%
3）加湿控制方式：智能模糊PID控制（超湿有继电器保护）
除湿控制方式：压缩机控制方式可选
3．计时功能：
1）周期范围：0～99（周期设定为0时，则连续循环工作）
2）段数范围：1～30
3）时间范围：0～9999分钟（小时）
4）计时方式：运行计时、恒温计时、恒湿计时或恒温恒湿计时可选择
4．工作环境：
1）电源电压：AC90～264V（50～60Hz）
2）环境温度：0～50℃
3）相对湿度：30～90%RH（不结露）
5．输出功率
1）加湿、加热控制可控硅：负载功率≤1600W
2）压缩机控制继电器：负载功率≤800W
3）照明、灭菌控制继电器：负载功率≤70W
4）风机、光照、化霜、泄压控制继电器：负载功率≤150W

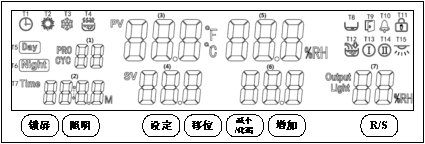

二．面板指示
1．标识符定义
T1预约：当进入预约计时状态时，T1闪烁，
【（2）显示窗】显示预约倒计时时间；
T2加热：当加热有输出时，T2点亮；
T3压缩机：当压缩机启动时，T3点亮；当压缩机在等待启动延时过程中，T3闪烁；
T4加湿：当加湿有输出时，T4点亮；
T5白天：当进入白天模式时，T5点亮；
T6黑夜：当进入黑夜模式时，T6点亮；
T7计时：当进入运行计时状态时，T7闪烁，
【（2）显示窗】显示定时倒计时时间；
T10报警：当有温度、湿度报警时T10点亮；
当进入低温或高温保护状态时，T10闪烁；
T11锁屏：当进入锁屏状态时，T11点亮；
T13化霜：当化霜有输出时，T13点亮；
T15照明或灭菌：当照明有输出时，T15点亮；
2．显示窗
【（1）显示窗】显示：周期或段数值； 【（2）显示窗】显示：计时或时间设定值；
【（3）显示窗】显示：温度测量值； 【（4）显示窗】显示：温度设定值；
【（5）显示窗】显示：湿度测量值； 【（6）显示窗】显示：湿度设定值；
【（7）显示窗】显示：光照度设定值或加热输出功率。
3．按键定义
【锁屏】键： | 正常显示状态下，长按此键2秒可手动锁屏或解除锁屏。 |
【光照】键： | 正常显示状态下，点击此键可开关照明或杀菌。 |
【设定】键： | 正常显示状态下，点击此键可进入设定值修改界面，长按此键3秒可进入参数表修改界面。 |
【移位】键： | 在设定状态下，点击此键可使设定值移位闪烁修改。 在正常显示状态下，若运行在【白天/黑夜】模式，可切换白天、黑夜运行状态；若运行在程序模式，可切换显示段数或周期。 |
【增加】键： | 在设定状态下点击此键可使设定值递增。 在正常显示状态下，若有缺水报警，可长按此键取消报警并继续加水。 |
【减小/化霜】键： | 在设定状态下点击此键可使设定值递减； 在正常显示状态下，长按此键可手动开启化霜功能。 |
【R/S】键： | 在正常显示状态下，点击或长按此键可启动或停止控制器的运行。 |
三．操作及使用方法
1．控制器上电，【（3）显示窗】显示“11P”，【（5）显示窗】显示“V02”，蜂鸣器短鸣一声，大约2秒后进入到正常显示状态。
2．设定值修改
正常显示状态下，点击【设定】键，“TIME”“SV”标识符同时闪烁，此时光标闪烁的数字值可以通过【移位】【增加】【减小】键进行修改，再次点击【设定】键可切换到下一组数值。修改结束后，长按【设定】键1秒退出设定状态，或在定值模式下，连续点击【设定】键，修改一组数据后退出，蜂鸣器短鸣一声，进入正常显示界面，参数自动保存。
当控制器运行在程序模式，点击【设定】键，段数显示值开始闪烁。此时通过【增加】【减小】键修改段数值，可查看相应段数下的时间、温度、湿度的设定值，再次点击【设定】键，可依次修改当前段下的设定参数。当光标回到段数值闪烁时，再次修改段数值，进行下一段的修改。
当控制器运行在【白天/黑夜】模式，点击【设定】键“DAY”标识符闪烁，通过【增加】【减小】键，可切换“NIGHT”标识符闪烁，查看白天黑夜下的设定参数，点击【设定】键，修改白天或黑夜模式下的设定参数。
3．段数或周期设定
在非定值模式（详见参数表-1-U1）下，当控制器停止运行时，长按【设定】键3秒，【（1）显示窗】显示“Lc”提示符，【（2）显示窗】显示密码值，通过【增加】【减小】键修改密码值为3，进入周期与段数设置。
程序模式下，若“PRO”提示符闪烁时，可设定运行总段数值；点击【设定】键，“CYC”提示符闪烁时，可设定运行总周期数（周期数设置为0时，控制器一直运行）。设定结束后，长按【设定】键3秒，退出设置，参数自动保存。
白天黑夜模式下，无运行总段数设置，仅周期可设。
4．启动与停止
长按【R/S】键U7（详见用户参数表-1）秒可启动控制器运行，运行时【（2）显示窗】显示剩余运行时间；运行时间到，控制器停止运行，蜂鸣器鸣叫U9（详见用户参数表-1）秒，【（2）显示窗】显示“End”，或长按【R/S】键U7秒钟停止控制器运行，【（2）显示窗】显示“oFF”。
当控制器运行在程序模式且总段数大于1时，若恒温恒湿条件（详见参数表-1-U5、U6）未开启，需设定每段时间后再开启运行，时间均设定为0启动无效。
5．预约功能
当预约功能AP（详见用户参数表-7）值设定为1时，再次点击【设定】键可进行预约时间设置，单位为分钟，否则直接退出进入正常显示界面。
预约计时设定结束后，需点击【R/S】键启动运行有效。在预约计时中，可再次进入参数表修改预约时间，或点击【R/S】键，停止控制器运行，运行设定时间自动清零，仅一次有效。
6．故障提示
温度报警：当有温度上偏差报警时“℃”快闪，温度下偏差报警时“℃”慢闪；
湿度报警：当有湿度上偏差报警时“%RH”快闪，湿度下偏差报警时“%RH”慢闪；
若【（3）显示窗】显示“---”，表示温度传感器或控制器本身故障，请仔细检查温度传感器及其接线。
7．化霜功能
化霜功能可以自动开启或手动开启。自动开启（详见内部参数表-4）由用户设定时间设定化霜间隔以及化霜时间。手动开启即在主界面下，手动点击【化霜】键，手动开启化霜。手动化霜时间依然使用参数表中设置的时间，延时时间到，化霜自动结束。
8．掉电记忆功能
通过修改掉电记忆参数值（详见“U2”参数：内部参数表-1）可选择是否有掉电记忆功能。
五．内部参数的查看与设定
正常显示状态下，长按【设定】键3秒【（1）显示窗】显示密码提示符“Lc”，【（2）显示窗】显示密码值，输入不同密码值进入内部参数设定状态，再点击【设定】键可以修改各个参数。再长按【设定】键3秒，蜂鸣器短鸣一声，退出此状态，参数值自动保存。
用户参数表 -1
参数指示 | 参数名称 | 参数功能说明 | （范 围）出厂值 |
Lc | 密码 | “Lc=9”时可查看并修改参数值。 | 0 |
U1 | 运行模式 | 0：定值运行模式； 1：白天黑夜模式，0~99周期； 2
