安全注意事项

危险：

       1、不能在易爆环境中操作系统，可能着火或受到伤害。

      2、在仪器通电的状态下不能接触仪器内部部件，不要移动接线，你可能触电。

      3、在运输、安装、接线、操作、维修、检查等过程中，请向各自领域内的专家询问，否则可能发生触电、着火或受到伤害。

      4、在指定电源条件下使用该仪器，否则可能触电或损坏仪器。

      5、不要自行拆卸仪器的任何部分，否则可能触电或损坏仪器。如需维修，请与厂家联系。

      6、不能损坏电缆、重压电缆或放重物在电缆上，以及使电缆接触其它部分或设备，否则可能触电。

      7、请仔细阅读用户手册及连接事项后，连接主电源电缆，否则可能触电，或发生火灾。

      8、在清洗时不要给仪器供电，仅用湿布擦拭仪器表面。

警告：

      1、检查你收到的产品是否是你订购的。安装不正确产品将会伤害你或损坏产品。

      2、本仪器无漏电保护装置，因此建议用户在电源端加装带漏电的空气断路器保护装置，以防意外事件发生。

      3、不要攀登装置或放置重物在装置上，否则你或产品将受到损害。

      4、仪器应在通风干燥的环境中使用。

      5、当任何故障发生时，立刻停止操作系统，断开电源，否则你将触电或被伤害以及着火。

      6、当电源线或插座损坏时，请停止使用仪器，也不要给仪器供电。

      7、在试验做到很高温度时，不要触摸仪器表面，以免烫伤。

      8、传热介质要保持干净，不能有异物。

      9、如果传热介质是25^＃变压器油，更好不要超过150℃；如果传热介质是甲基硅油201（粘度200mm²/s），更好不要超过250℃，更高温度不能超过280℃。如果使用其他型号的介质，请您注意介质的闪点，更高温度不能超过该闪点。

      10、由于传热介质在温度较高时会产生油烟，所以要有排风设备，否则会污染您的工作环境。

禁止：

      1、不要改造系统，否则将损坏仪器或使你触电。

      2、在未给仪器注入传热介质前，不能对仪器通电进行操作。

      3、请保存好说明书，以备参考。在使用本仪器之前，务必仔细阅读下面的说明书。

在对仪器进行操作过程中，要注意：

     在进行上限温度设定前，了解该试验所用介质的燃点，以免发生意外事故。

常见故障及解决办法

一、概述

本机是依据新的国际标准和标准而设计制造的非金属材料试验仪器，主要用于塑料、硬橡胶、尼龙、电绝缘材料、长纤维增强复合材料、高强度热固性层压材料等非金属材料的热变形温度及维卡软化点温度的测定。操作方便、控制，是一种智能化高的测试仪器，广泛应用于大专院校，科研单位及产品质量监督检验单位。PID调相输出，具有上限温度设定，试验温度达到上限温度时自动停止加热。

执行标准：符合GB/T 1633、GB/T 8802、GB/T 1634等标准要求。

二、仪器主要性能指标

   1、温度控制范围：室温～300℃

   2、升温速率：120℃/h 、 50℃/h

   3、更大温度误差：±0.5℃

   4、温度测量点：1个

   5、试样架数：3

   6、形变测量量具：数显千分表

   7、形变测量范围：0～1.1mm

   8、试样支承跨距：64mm、100mm

   9、更大形变测量误差：0.01mm

   10、加热介质：甲基硅油（客户自备）

   11、冷却方法：150℃以上自然冷却，150℃以下水冷或自然冷却

   12、所需空间：前后0.5m，左右1.5m

   13、电源：220V

三、仪器的安装

  1、打开包装箱，取出设备，按装箱单清点所有零部件。

2、主机应置放在平整、坚固的地面上，固定并可靠接地。

3、将甲基硅油注入油槽，检查硅油，即油面与试样架中梁下平面平行。

4、将三个试样架分别放入托盘上，检查负载杆上下运动是否平滑。

  5、装好试样

  6、将千分表安装在千分表架上，并固定好。

四、试验步骤和操作说明：

   1、试样压头及试样的安装：维卡试验选择针式压头，热变形试验选择斧刃式压头。试样外形尺寸及规格按GB/T1633和GB/T1634执行。试样放置在压头下方，压住试样即可。千万不可抬起负载杆，以免试样滑跑。

   2、荷重的选取：荷重的大小以GB/T1633、GB/T1634为准执行。（荷重=压头及负载杆力+千分表弹簧力+砝码力）比如，千分表力为14g力，要加载100g力，放上千分表，再加26g砝码就可以了；再比如要加1000g力，只需加上一个500g、两个200g、一个20g、一个5g和一个1g的砝码就可以了。安放砝码时，将砝码平放在托盘上，砝码凹槽向上，并要求放正。

   2.1做维卡软化点温度测定时，设负载为50N，应加砝码的质量由下式计算：

               mg = 50－R－T

式中：m――砝码质量，kg；

      g――当地重力加速度；

      R――压针、负载杆的重力，N；

      T――千分表施加的力，N。

   2.2 做热变形试验时，施加力的计算根据下式计算：

如果试样采取优选（平放）放置方式：

如果试样采取备选（侧立）放置方式：

式中：

F――负荷，N；

――试样表面承受的弯曲应力，MPa；

b――试样宽度，mm；

h――试样厚度，mm；

L――试样与支座接触线间距离（跨度），mm。

   2.3 要产生上式的载荷F，需在负载盘上添加质量为mw的附加砝码，mw按下式计算：

式中：mr――负载杆质量，kg；

      mw――附加砝码的质量，kg；

       F――施加到试样上的总力，N；

      Fs――千分表力，N。

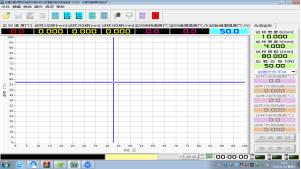

3 开始试验：试样安装好后，选择合适的砝码重量放于托盘上，将安装好的数显表与砝码接触，打开电脑软件 选择联机 使电脑主机与一起相连，

点击控温开关和搅拌开关 ，并把主机上的三个数显表数值清零。点击电脑软件中的启动测试 ，根据规范要求输入数据，点击开始测试

系统开会读取数据 ，当所有位移数据达到1mm 时实验结束，根据提示选择实验是否有效，确定则保存数据，否则不保存数据。

五、保养与维修

定期给仪器中的运动部键加注润滑油，给砝码表面涂油以免生锈。仪器在使用中出现故障请与生产厂联系！

         热变形试验选取载荷表：（依据试样尺寸）

注：表中需加砝码重量一栏的被减数74表示负载杆+托盘重量+千分表力的重量，以上的载荷F是按照下式1计算所得，在计算需要加砝码的质量时都是按照g＝9.81m/s2计算。实际加的砝码重量的计算根据当地的重力加速度进行计算。

对于表格中没有的试样尺寸，可用下式计算出所需负荷：

F＝2×δ×b×h×h/(3×L)…………………………………. (1)

F1 = F*1000/9.81 - 74………………………………..…….....(2)

式中：F—试样所需加的载荷，单位N

F1—需要加砝码的质量，单位g

δ－标准弯曲正应力即：A法1.80 MPa ；B法 0.45MPa ；C法 8.0MPa

b—试样宽度，单位：mm     h—试样高度，单位：mm

L—两支点间的距离，100mm/64mm

R—托盘 负载杆、压头的重量（56g）

T—变形测量装置的附加力(千分表的压杆重量12)

只有两种规定的负荷（包括负载杆+托盘重量+千分表力）

A法 10N     即：1019g      B法 50 N    即：5097g

需加砝码的计算是根据公式：

F 1=

F1—需要加砝码的质量

F —按照A法或B法规定的两种载荷

R —负载杆、压头的重量（60g）

T—变形测量装置的附加力(千分表的压杆重量14g)

注意：以上的负荷也是根据g＝9.81m/s2推出，实际的加载负荷根据当地的重力加速度推出，负载杆+托盘重量+千分表力＝74g。
