WDW-50型 微机控制电子环刚度试验机
所属分类：管材、波纹管系列仪器说明书 点击次数：1098 发布日期：2022-05-22
本操作手册定义的警告小心及其它信息如下：
标签名称 | 含 义 |
| 警告 | 使用方式如不当的话，可能导致严重的伤亡事故。 |
小心 | 使用方式如不当的话，可能导致轻度或者重度的受伤，或者损坏设备。 |
注意 | 必需根据设备的提示信息正确使用该设备。 |
安全须知 |
本试验机是测量各种材料与部件机械力的试验装置。如果使用操作不当，将损害人身或材料(造成伤害或死亡事故等等)。因此，你充分理解和遵守如下安全使用注意事项。
警告：使用这个装置时，如果不注意将可能导致严重的伤害或死亡事故。当操作夹具时，你的身体部分(手,头等等)一定保证在试验区域以外。
警告：请不要用手触摸装置内部，避免电击。
警告：在不进行润滑保养操作时，不要打开丝杠防护罩， 避免灰尘或你的毛发进入。
安全须知 |
在试验中操作者不要面对样品，避免样品破碎伤害眼睛或肉体。必要时请安装安全防护罩。
为了避免电击或引起火灾，指派有知识 的人进行配线操作，维护及检查。
为了避免电击， 要将地线可靠的接到机器的接地端子上。(接地电阻小于100Ω)。
当卸下传感器之后请不要在夹具上加载或者载荷没有通过传感器而加载于夹具上。在这样的情况下，设备不能检测超负荷状态，将会导致框架或者夹具的损坏。
安全须知 |
“安全功能”是本装置的附属功能。当十字头移动操作或返回时，检测载荷传感器力的改变，如果力值超过其量程的110%时，仪器立即停止。尽管这个功能是一个安全装置，在高速运转时也不能将危险排除在外。
试验机操作注意事项 |
当安装和更换载荷传感器或与位移、变形传感器时，关闭电源后再操作。
紧急情况下的处理 |
如果动悬臂不能停止或设备出现异常状况，则采取如下对策：
重新操作检查本装置如有必要请与维修工程师联系。
产品保证 |
感谢您购买本公司的试验机。
公司对这个产品做如下保证：
1. 产品保修期 | 安装后一年 (仅指目的所在地在国内)。 |
2. 保修内容 | 保修期内由于本公司原因造成的故障，本公司将无偿地提供修理或替换有缺陷的部件。 |
3. 保修内容以外的事项 | 在保修期内本公司将不负责下述情况下产生的故障。 |
1) 不正确地使用。
2) 由本公司或被授权的售后服务公司以外的人员进行修理、改造。
3) 由设备之外原因所造成的损坏。
4) 暴露在高温、高湿度、腐蚀气体或者振动的恶劣环境下使用。
5) 火灾、 地震或者其它的自然灾害。
6) 在安装之后的搬运。
7) 消耗品及相应的部件。
注:
(1) 本产品使用手册的著作版权属于本公司，在没有得到本公司的许可情况下不可再版、复制；
(2) 随着产品的改进，本使用手册的内容在没有预先告知的情况下将有可能改变；
(3) 本产品使用手册的内容经过彻底的检查，但是，在手册中如果发现有错误部分，有可能不能及时得到更新；
(4) 您的设备配备了电脑，仪器及配套电脑软件的使用说明请您参阅电脑软件帮助文档，本手册不另作描述。
产品技术参数 |
WDW-50系列微机控制环刚度试验机是我公司新一代全自动控制试验机。该机采用计算机自动控制，实时显示实验数据及试验曲线，并外接打印机打印实验报告。主机与辅具的设计融汇了我公司的技术，外形美观，操作方便，性能稳定可靠。微机或控制器，经调速系统控制电机转动，经减速系统减速后通过进口丝杠副带动横梁上升、下降，完成试样的拉伸、压缩力学性能试验，无污染、噪音低，效率高，具有较宽的调速范围。完全符合GB/T9647-2003《热塑性塑料管材环刚度的测定》的要求。该机广泛应用于钢铁冶金、建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
二、主要技术指标：
1、 更大试验力： 50kN
2、 测 量 范 围： 更大试验力的2%—
3、 试验机精度级别：1级
4、 试验力准确度： 优于示值的±1%
5、 位 移 测 量： 分辨率为0.01mm
6、 变形准确度： 优于±1%
7、 调 速 范 围：0.5-300mm/min
8、 试 验 空 间： 更大可做到1.5米管径
9、 压 缩 空 间： 更大可做到1.5米管径
10、压 盘 尺 寸： 标准
11、主 机 形 式： 门式框架结构
12、主 机 尺 寸： 1385×900×2500mm
13、重 量 约： 1000Kg
14、工作环境：室温～45℃，湿度20%～80%
满足的试验方法标准：
GB/T9647《热塑性塑料管材环刚度的测定》
GB/T19472.1《埋地用聚乙稀（PE）结构壁管道系统第1部分：聚乙稀双壁波纹管材》
GB/T19472.2《埋地用聚乙稀（PE）结构壁管道系统第2部分：聚乙稀双壁波纹管材》
GB/T16800《排水用芯层发泡硬聚氯乙烯（PVC-U）管材》
GB/T18477《埋地排水用硬聚氯乙烯（PVC-U）双壁波纹管材》
GB/T21238《玻璃纤维增强塑料夹砂管》
GB/T 165《高密度聚乙烯缠绕壁结构管材》
GB/T 838《玻璃纤维缠绕增强热固性树脂夹砂压力管》
GB/T16491、GB/T5836等标准的规定
控制终端面板说明 | |

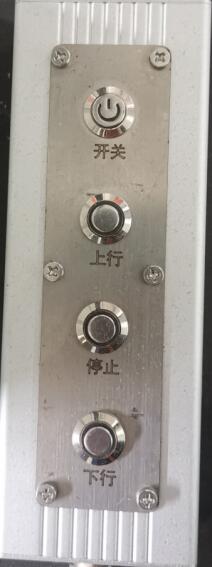

如图所示为仪器的控制终端面板功能分布图：
图1 试验机控制终端面板
l 操作区：包含“开关”“ 上行”、“ 下行”、“停止” 、共四个按键，用于操作试验机。
注：仪器操作区的控制按键与电脑配套软件主界面的操作区的控制按键功能上完全相同。
控制终端-指示灯 |
指示灯描述
Ø 电源：仪器上电点击【开关】按钮指示灯亮；
Ø 上行：点击【上行】按钮时点亮，否则熄灭；
Ø 下行：点击【下行】按钮时点亮，否则熄灭。
Ø 停止：仪器停止动作。
设备操作说明 |
一、计算机使用方法
1、准备试验时首先打开（按下）计算机与试验机上的电源开关，电源指示灯亮起。然后双击计算机中软件控制程序。如图：

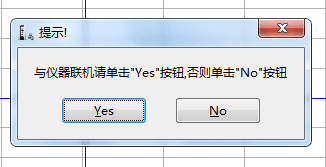

2、双击软件控制程序后，程序启动。会提示您进行联机操作。点击“Yes”计算机与试验机连接成功。如图：
3、连接成功后，点击新建试验方案。如图：

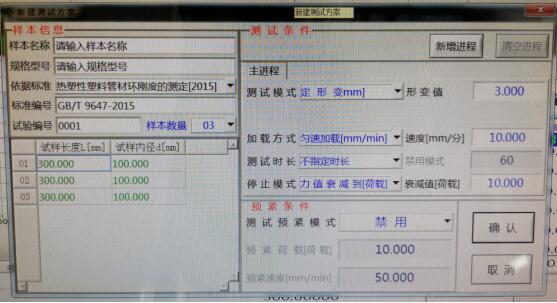

4、点击新建试验方案后，会弹出试验方案具体内容。根据您所需试验规范选择标准，试验速度等条件。选择完成后，点击确认，方案成功构建如图：

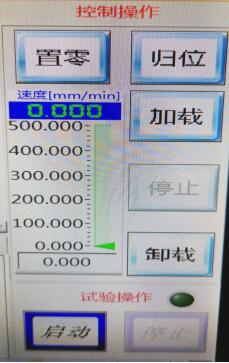

5、方案构建完成后，点击启动。试验机开始运行，计算机开始计算数据。如图
：
6、试验完成后，设备自动停机。
7、试验结果自动保存。保存数据与曲线图保存路径如图：
二、试件的安放说明
1、大管径的波纹管的安放说明。如图：
1
2
三、小管径波纹管的安放说明。如图：
1
2
仪器力值多点标定原则 |
力传感器多点标定原则
第i(i=1-3)个标定点的标定值的计算方法:
将测力计压到传感器量程的0.16倍左右显示的力值为第1点标定的力值；
将测力计压到传感器量程的0.5倍左右显示的力值为第2点标定的力值；
将测力计压到传感器量程的0.83倍左右显示的力值为第3点标定的力值；
第i个标定点的小标定值的计算方法:
第i个标定点的标定小值=传感器量程*0.3333*(第i个标定点-1);
第i个标定点的更大标定值的计算方法:
第i个标定点的标定更大值=传感器量程*0.3333*第i<span style="font-family:
此标定方法适用于单点标定（更好标定第2点）;两点标定（更好标定第1、2两点）;或者按照上面的例子标定三点
下表为常用力传感器的标定值范围：
表：常用力传感器标定值
传感器量程 | 标定点 | 第二标定点 | 第三标定点 | ||||||
标准值 | 小值 | 更大值 | 标准值 |
