管材、波纹管系列仪器说明书
MTSH-1型 塑料波纹管局部横向荷载试验机
所属分类：管材、波纹管系列仪器说明书 点击次数：359 发布日期：2022-05-22
一、适用范围：
本机适用中华人民共和国交通行业标准JT/T529 预应力混凝土桥梁用塑料波纹管，用于测定塑料波纹管的局部横向荷载参数。
二、技术参数：
1、圆柱顶头：直径12mm
2、荷载值：800N
3、电源：220V
4、外形尺寸：860×560×1800（主机）
5、整机重量：约350kg
三、使用方法：
1、仪器稳接220V电源后，打开电源开关，指示灯亮。按下显示屏开关键，显示屏上电，向左转动上升至所需空间停止。

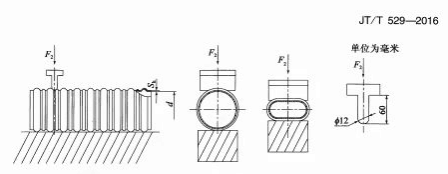

2、放好试件向右转动转动下降至试件，试样长1100mm,在试样中部位置波谷处取1点,用端部￠12mm ,横向长度150mm圆柱顶压头施加横向荷载F2,如图所示。在30s内达到规定荷载值800kN,持荷2min后,观察试样表面是否破裂;卸荷5min后，在加载处测量塑料波纹管管节外径(或扁形管节短轴)变形量。
3、每根试样测试1次，记录数据,取5根试样平均值作为终结果。
4、试验完毕向左转动上升，关闭电源。
四、试验完毕，把仪器表面清理干净，以备下次使用。
