MTSH-4型 管材柔韧性试验仪
所属分类：管材、波纹管系列仪器说明书 点击次数：850 发布日期：2022-05-22
一、简介
仪器设备为满足交通部《JT/T529预应力混凝土桥梁用塑料波纹管》的要求，我司和交通科研所的技术人员共同开发生产的新型仪器设备，为了满足施工企业的试验需要，同时还有防水板气密性检测仪等等。
本仪器用于预应力混凝土桥梁用塑料波纹管柔性试验。满足交通部《JT/T529预应力混凝土桥梁用塑料波纹管》的要求。
二、 结构原理
本仪器由机架、弯曲支撑机构、标准塞尺等组成。
三、 主要技术指标：
1、 测量波纹管规格：￠50mm、￠60mm、￠75mm、
￠90mm、￠100mm、￠115mm、￠130mm。
2、 弯曲半径：1500mm和1800mm。
3、 弯曲支撑机构间距调节范围：R1500规格的为50-100mm,Ｒ1800规格的为100-150mm。
4、 试件长度：1100mm。
5、 塞尺规格：￠50mm、￠60mm、￠75mm、￠90mm、
￠100mm、￠115mm、￠130mm。
6、 采用钢制静电喷涂制成。
7、 重量：50kg
四、 试验方法

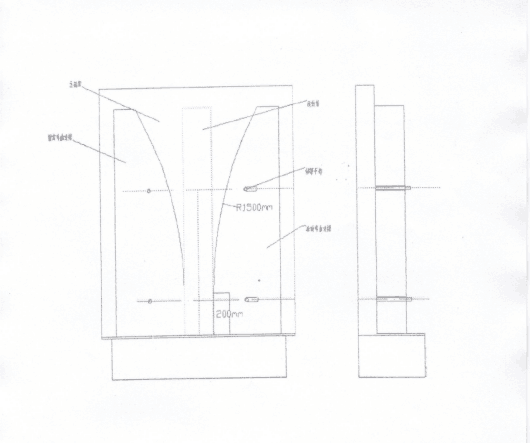

将一根长1100mm的样件，垂直地固定在测试平台上，按图所示位置安装两块弧形模板，其圆弧半径r应符合规定要求。在样件上部900mm的范围内，用手向两侧缓慢弯曲样件至弧形模板位置，左右往复弯曲五次。
按图所示做一塞规，当样件弯曲至终结束位置保持弯曲状态2min后，观察塞规能否顺利地从波纹管中通过。
